Порівняння теплових трубок і парових камер
Теплова трубка та парова камера широко використовуються в потужних або високоінтегрованих електронних виробах. При правильному використанні його можна просто зрозуміти як компонент з дуже високою теплопровідністю. Неважко зрозуміти, що теплова трубка та ВК можуть ефективно усунути дифузійний термічний опір.

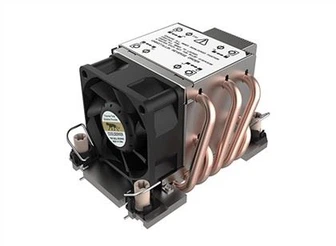

Найпоширенішим прикладом застосування теплової трубки є вбудовування в радіатор для повного розподілу тепла мікросхеми на основу або ребра радіатора. Коли тепло, що випромінюється мікросхемою, передається радіатору через теплопровідний матеріал інтерфейсу, тепло може поширюватися вздовж теплової трубки з дуже низьким тепловим опором через високу теплопровідність теплової трубки. У цей час теплова трубка з’єднана з ребрами радіатора, і тепло може більш ефективно втрачатися в повітрі через весь радіатор. Коли площа нагріву чіпа відносно невелика, вона буде безпосередньо передаватися на підкладку радіатора, що призведе до великої нерівномірності розподілу температури підкладки. Після встановлення теплової трубки, завдяки високій теплопровідності теплопровідної трубки, вона може ефективно зменшити нерівномірність температури та покращити ефективність розсіювання тепла радіатора.
Іншим застосуванням теплової труби є ефективна теплопередача. Цей дизайн дуже поширений у блокнотах. Конкретна причина конструкції полягає в тому, що коли чіп нагрівається, не вистачає місця для встановлення радіатора, і є відповідний простір для встановлення деталей посилення розсіювання тепла на іншій відстані продукту. У цей час тепло, що випромінюється чіпом, може бути передане у відповідний простір для розсіювання тепла за допомогою теплової трубки.
Використання радіатора VC відносно просте, оскільки парова камера не може гнучко згинатися, як теплова трубка. Однак, коли тепло мікросхеми дуже концентроване, переваги VC можуть бути відображені. Це пояснюється тим, що камера vpaor схожа на «сплющену» теплову трубку, яка може дуже плавно розподіляти тепло рівномірно по всій поверхні пластини. У конструкції підкладки з інкрустованою тепловою трубкою ті «сліпі зони», які не покриває теплова трубка, все одно матимуть великий термічний опір дифузії.
Коли тепло чіпа дуже концентроване, ці сліпі зони іноді призводять до дуже помітної різниці температур. У цей час, якщо використовується парова камера, ці сліпі зони будуть усунені, вся підкладка радіатора буде повністю покрита, а дифузійний термічний опір буде більш ефективно послаблений, щоб покращити ефективність розсіювання тепла радіатор.
Теплова трубка та VC є високотехнічними матеріалами в компонентах розсіювання тепла. Проектування та вибір теплової труби та VC також передбачає більш глибокі знання з теплового проектування, які необхідно ретельно розглянути в поєднанні з вимогами та сценаріями застосування. Якщо тип вибрано невідповідно, теплова трубка та VC можуть не тільки посилити теплообмін, але й створити великий термічний опір, що призведе до поломки теплового рішення.
