Загальні вказівки щодо проектування радіатора
1. Конструкція радіатора з природною конвекцією
——Проект радіатора може зробити попередній проект об’єму оболонки, а потім зробити детальний проект на деталях радіатора, таких як ребра та розміри дна.

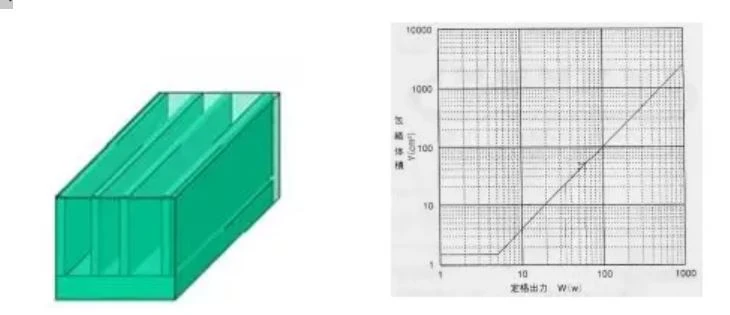

1. Обсяг конверта
2. Товщина дна радіатора
Хороша конструкція товщини дна має бути від товстої і тонкої частини джерела тепла до крайової частини, щоб тепловідвід міг поглинати достатньо тепла від частини джерела тепла для швидкої передачі на навколишню тоншу частину.
3. Форма плавця
Товщина повітряного шару становить близько 2 мм, а сітка між ребрами повинна бути вище 4 мм, щоб забезпечити плавну природну конвекцію. Але це зменшить кількість ребер і зменшить площу радіатора. A. Сітка між ребрами стає вужчою – поява природної конвекції зменшується, а ефективність тепловідведення зменшується. Простір плавників стає більше – плавники стають меншими, а площа поверхні зменшується.
Товщина плавника
Коли форма ребра фіксується, баланс товщини і висоти стає дуже важливим, особливо коли товщина ребра тонка і висока, це спричинить труднощі в теплопередачі на передньому кінці, так що навіть якщо об’єм ребра радіатор збільшується, ККД не можна підвищити.
Потоншення плавців - здатність плавців передавати тепло до верхівки стає слабшою
Більш товсті ребра – менше плавців (зменшена площа поверхні) Збільшення плавців – здатність плавців досягати кінчика стає слабкішою (об’ємна ефективність стає слабкішою) Коротше плавців – зменшується площа поверхні.
4. Обробка поверхні радіатора
Обробка алюміту або аноду на поверхні радіатора може підвищити продуктивність випромінювання та збільшити ефективність тепловідведення радіатора. Взагалі кажучи, це мало пов’язано з кольором білого чи чорного. Раптове падіння поверхні може збільшити площу розсіювання тепла, але у випадку природної конвекції це може призвести до закупорки повітряного шару та зниження ефективності.
2. Конструкція радіатора з примусовою конвекцією
——Підвищити теплопровідність
(1) Збільшення швидкості повітря є дуже простим методом. Його можна використовувати з вентилятором з високою швидкістю вітру для досягнення мети.
(2) Плоске плавник розрізається поперечно, щоб розрізати плоске ребро на кілька коротких частин. Хоча це зменшить поверхню радіатора, це збільшить теплопровідність і збільшить тиск. Коли напрямок вітру невизначений, ця конструкція більш доречна. (наприклад, радіатор на мотоциклі)

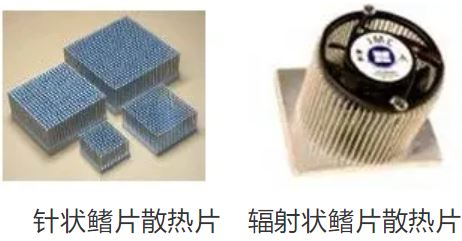

(3) Конструкція голчастого плавця. Тепловідводи з голчастими ребрами мають легші й менші n-точки, а також вищий об’ємний ККД, і, що ще важливіше, вони ізоднаправлені, тому вони підходять для радіаторів із примусовою конвекцією, наприклад, як показано на малюнку 9. Форма ребер можна розділити на прямокутні, круглі та овальні. Прямокутний радіатор виготовлений з алюмінієвого пресування поперечного різання, а круглий може бути кований або литий. Тепловіддача еліптичного або крапельного радіатора Коефіцієнт вищий, але його нелегко сформувати.
(4) Охолодження з ударним потоком використовує повітряний потік від верхньої частини ребер до нижньої частини. Цей метод охолодження може підвищити теплопровідність, але слід звертати увагу на напрямок вітру, щоб відповідати загальному дизайну.
Для звичайної конструкції з відведенням, де вентилятор розміщений над радіатором, потрібна більш точна конструкція, оскільки характеристики вентилятора повинні відповідати. Через ефект обертання осьового вентилятора положення валу нелегко продути вітром, тому багато радіаторів розроблені як радіальні, а верхня частина деяких радіаторів має різну довжину або вигнуті, щоб спрямовувати вітер. Інший спосіб — використання бічного обдування. Взагалі кажучи, радіатори з бічним обдувом можуть продуватися через ребра і мати менший опір потоку. Тому для високих і щільних плавників використовується конструкція верхньої кришки. Щоб запобігти обходу повітряного потоку, тип бічного продування може мати кращий ефект, ніж тип обдува вниз.
