Теплова система охолодження ноутбука
У модулі теплового охолодження ноутбука три ключових елементи: теплова трубка, тепловідвідний вентилятор і тепловідвідне ребро. Крім того, є елементи, які використовуються для покращення площі контакту та ефективності теплопровідності між ними.
Багато ноутбуків покриті шаром мідного радіатора на поверхні чіпів, таких як процесор, графічний процесор, відеопам’ять і модуль живлення. Будучи «посередником» між чіпом і тепловою трубкою, його основне завдання — швидко «відібрати» тепло від чіпа. Це також має ефект збільшення площі контакту та розширення зони охолодження.

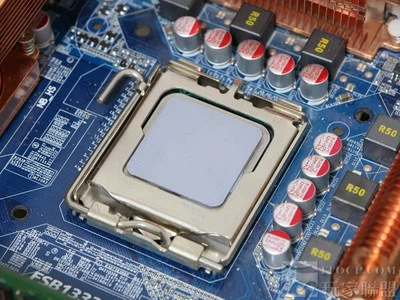

Насправді між чіпом і радіатором, а також між радіатором і теплопровідною трубкою є шар теплопровідного мастила як наповнювач. У той же час, поверхні радіатора і теплопровідної трубки також повинні бути добре відшліфовані - поверхні мідного радіатора і теплової трубки, як правило, дуже шорсткі, інакше це вплине на їх повний контакт з теплопровідним мастилом.

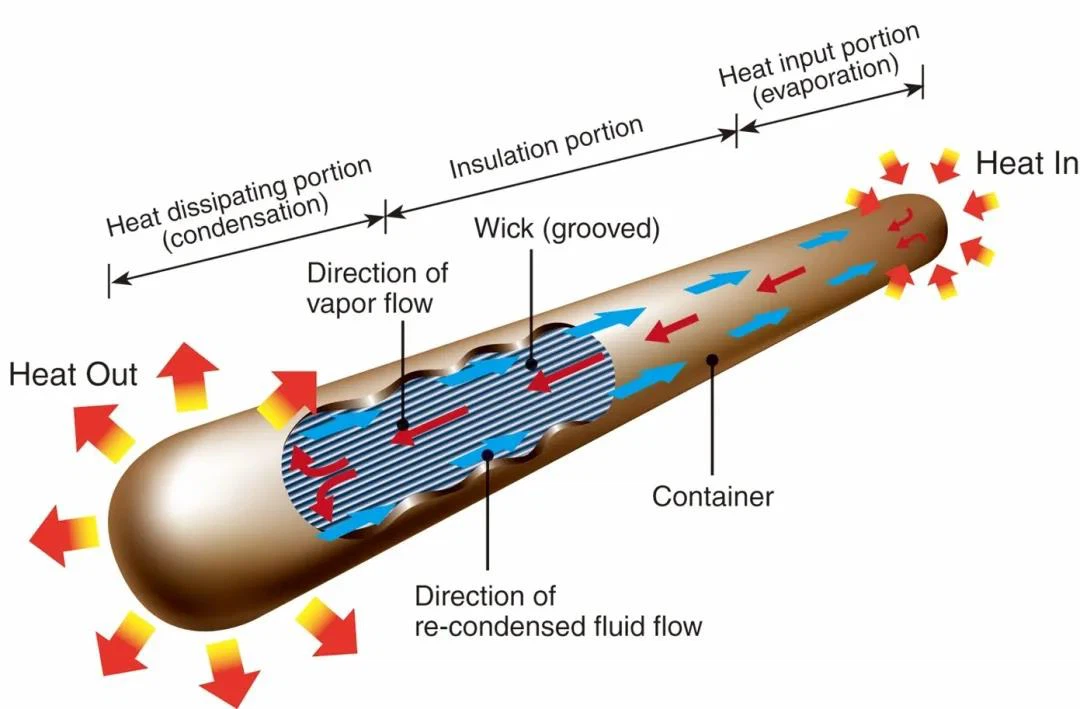

Теплова труба - це порожниста металева труба, виготовлена з чистої міді. Частина, яка контактує з чіпом CPU/GPU, є «випаровуваною стороною», а частина, яка контактує з охолоджуючим ребром, є «конденсаційною стороною». Теплова труба заповнена конденсатом (наприклад, чистою водою). Його принцип роботи полягає в тому, що висока температура на поверхні чіпа перетворює рідину на кінці теплової труби, де випаровується, на пару (точка кипіння дуже низька у вакуумі) і рухається вздовж порожнини труби до хвоста теплової труби. (кінець конденсації).
Щодо дизайну модуля охолодження ноутбука, чим більший діаметр і більше теплових трубок, тим вище ефективність теплопровідності. Однак, щоб скоротити гарячу пару в конденсаційній секції теплової труби до рідини за найкоротший час, також висуваються більш високі вимоги до відповідних охолоджуючих ребер.

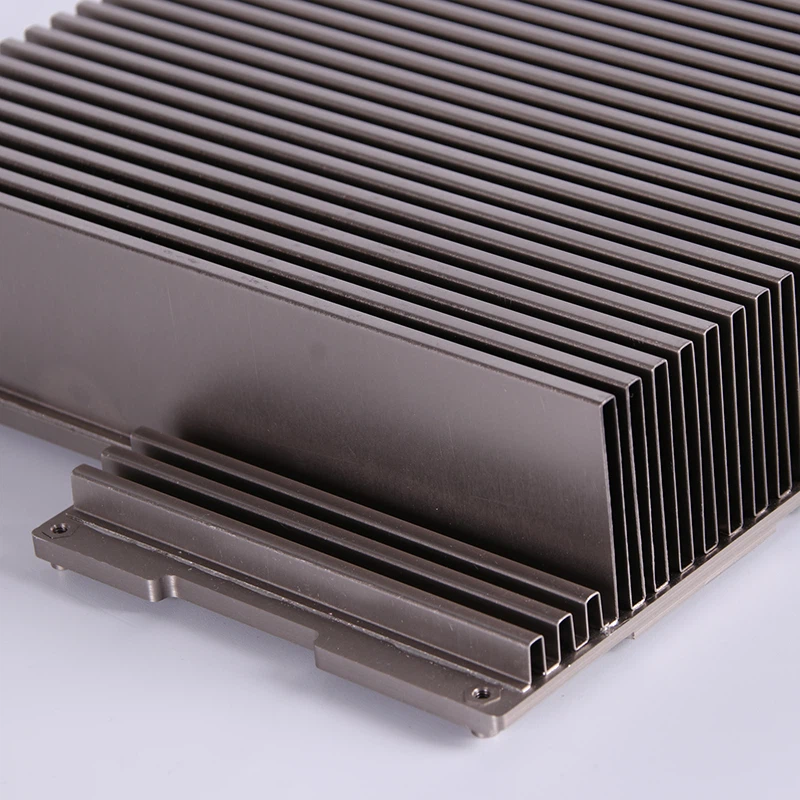

Охолоджуючі ребра класифікуються як "пасивні охолоджуючі елементи" в галузі проектування електронної техніки. В основному вони виготовляються з алюмінію та міді. Принцип їх роботи полягає у розсіюванні тепла, що передається від теплової труби у вигляді конвекції. Ефективність охолодження залежить від розміру площі поверхні.

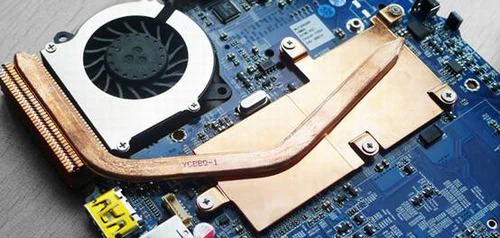

У процесі «cpu/gpu → теплопровідне силіконове мастило → радіатор → теплова трубка» шлях розсіювання тепла ноутбука досяг половини, і наступним кроком є те, як «усунути» тепло поза тілом. Використання Вентилятор охолодження може відводити все тепло від компонентів процесора або графічного процесора за допомогою примусового повітряного охолодження, завдяки чому laotop працює зі стабільною температурою.
Слід зазначити, що охолоджуючі ребра не можуть існувати окремо, за винятком кількох ноутбуків, які мають безвентиляторний дизайн і прагнуть надзвичайної легкості. Група охолоджуючих ребер повинна відповідати охолоджувальному вентилятору та відповідному випуску охолоджуючого повітря.
