Принцип роботи парової камери

Принцип роботи:

Випарна камера - це вакуумна порожнина з дрібною структурою на внутрішній стінці, яка зазвичай виготовлена ​​з міді. Коли тепло передається від джерела тепла до зони випаровування, теплоносій в порожнині починає випаровуватися після нагрівання в середовищі з низьким вакуумом. У цей час він поглинає теплову енергію і швидко розширюється. Газофазна охолоджуюча речовина швидко заповнює всю порожнину. Коли газова фаза робочого середовища контактує з відносно холодною зоною, відбувається конденсація. Тепло, накопичене під час випаровування, вивільняється за допомогою явища конденсації, а конденсований охолоджувач повертатиметься до джерела тепла випаровування через мікроструктурну капілярну трубку. Ця операція буде повторена в порожнині.

структура:

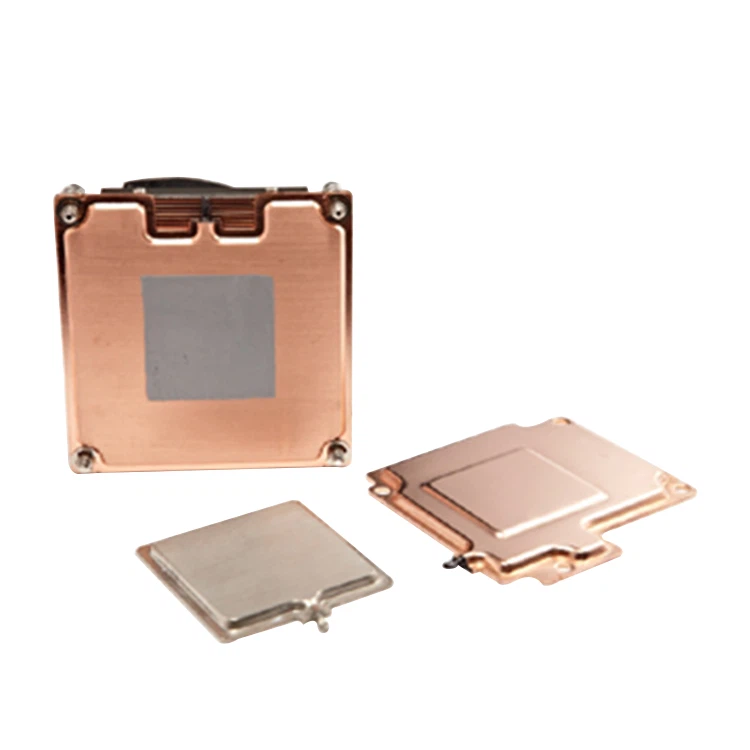

VC heatsi k зазвичай використовується для електронних виробів, які потребують невеликого об’єму або швидкого охолодження. Наразі він в основному застосовний до серверів, відеокарт високого класу та інших продуктів. Це сильний конкурент режиму розсіювання тепла теплової труби. Зовнішній вигляд випарної камери являє собою плоский пластинчастий об’єкт, верхня і нижня частини відповідно забезпечені кришкою, що прилягає одна до одної, а внутрішня частина підтримується мідною колоною. Верхній і нижній мідні листи VC виготовлені з безкисневої міді, як правило, чистої води як робочої рідини, а капілярна структура створена шляхом спікання мідного порошку або процесу мідної сітки.

Поки випарна камера зберігає свої характеристики плоскої пластини, контур моделювання залежить від середовища застосованого модуля розсіювання тепла, і немає обмежень щодо кута розміщення під час використання. У практичному застосуванні різниця температур, виміряна в будь-яких двох точках пластини, може бути меншою за 10 градус, що є більш рівномірним, ніж теплова труба до джерела тепла. Тому назва плити вирівнювання температури походить від нього. Термічний опір загальної пластини вирівнювання температури становить 0.25 градусів / Вт, який застосовується до 0 градусів ~ 150 градусів.

Застосування:

Завдяки розвинутій технології та недорогому модулю охолодження теплової труби поточна ринкова конкурентоспроможність парової камери все ще нижча, ніж теплової труби. Однак через швидке підвищення теплових характеристик VC його застосування спрямоване на ринок, де енергоспоживання електронних продуктів, таких як CPU або GPU, перевищує 80 Вт ~ 100 Вт. Таким чином, випарна камера - це в основному індивідуальні продукти, які підходять для електронних виробів, які потребують невеликого об’єму або швидкого розсіювання тепла. Наразі він в основному застосовний до серверів, мобільних телефонів, відеокарт високого класу та інших продуктів. У майбутньому його також можна буде застосовувати для розсіювання тепла телекомунікаційного обладнання високого класу та потужних світлодіодних ламп.

Переваги та переваги:

Невеликий об’єм може зробити елемент керування радіатором таким же тонким, як і низьке енергоспоживання початкового рівня; Теплопровідність відбувається швидко, що рідше призведе до накопичення тепла. Форма не обмежена і може бути квадратною, круглою тощо, що підходить для різних середовищ розсіювання тепла. Низька температура старту; Швидка швидкість передачі тепла; Хороші показники вирівнювання температури; Висока вихідна потужність; Низька вартість виготовлення; Тривалий термін служби; Легка вага.
