Новий дизайн радіатора EVAC для клієнта ODM

Засіб EVACРозширене об'ємне охолодження повітрям. Зі збільшенням процесорних ядер та продуктивності процесора/графічного процесора також збільшується теплова проектна потужність (TDP) цих продуктів.Традиційне повітряне охолодження, здається, не може підтримувати більш високий TDP з обмеженими розмірами та кількістю, а рішення для рідкого охолодження все ще надто дорогі для масового виробництва.Тому більш ідеальними є такі сучасні рішення повітряного охолодження, як радіатори з розширеним об’ємним охолодженням повітря (EVAC).

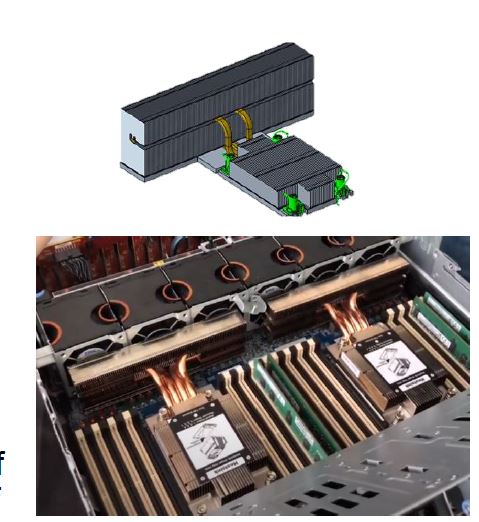

Нещодавно ми щойно завершили розробку нового радіатора сервера для певних клієнтів ODM, і він' використовується для програм серверних процесорів. Специфікації креслення були надіслані замовнику для остаточної перевірки, і ми розпочнемо збірку прототипу 2шт, як тільки замовник підтвердить 3D -малюнок. Дякуємо, що обрали Sinda Thermal як свого партнера з теплового рішення.

•Вимоги до проектування

–Підтримка процесора TDP: 200-500 Вт

–Tcase Target 200-350W: 70C (0,0857 C/W за умови входу 40C до радіатора)

–Tcase Target> 350-500 Вт: TBD

–Приблизна температура: 40 ° C (35 ° C навколишнього середовища + 5 ° C попереднього нагрівання)

–Потік повітря 1U системи: 80-150 CFM

–Потік повітря системи 2U: 100-275 CFM

•Міркування щодо дизайну

–Необхідна глибина шасі - якщо можливо, конструкція для менших CEM

–Довгострокова надійність - конструкції повинні мати еквівалентну надійність з існуючими радіаторами

–Підсилювач ударного &; вібрація - врахуйте вимогу щодо додаткової точки кріплення для підтримки віддаленого монтажу плавника

–Попередній нагрів - віддалені збори плавників, ймовірно, призведуть до збільшення попереднього нагріву системної пам'яті, це може вимагати локалізованих обхідних каналів (це можна розглядати пізніше).

–Для виконання необхідного діапазону TDP 200-500 Вт можуть знадобитися окремі конструкції різного розміру. Запропонуйте розробити конструкції для 200-350 Вт та> 350-500 Вт.
